        導航
        導航
        生產設備及工藝流程 產品照片 性能參數及退磁曲線 晶界擴散 尺寸及涂覆

        燒結釤鈷

        燒結釹鐵硼

        磁組件

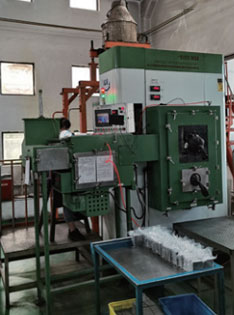

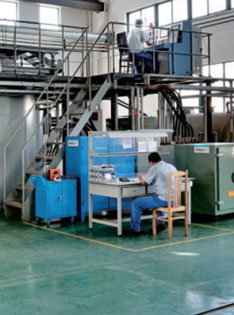

        燒結釹鐵硼生產設備及工藝流程

        先進的生產設備,自動化檢驗設備,高科技的研發設備

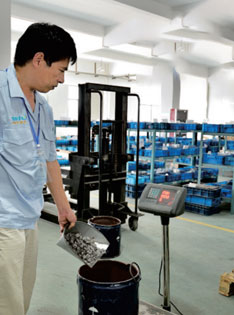

        配料

        鑄片

        氫碎

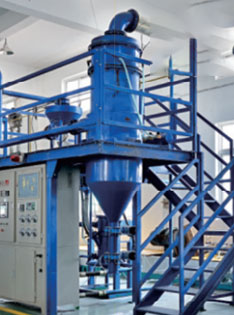

        氣流磨

        成型

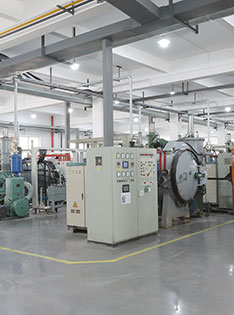

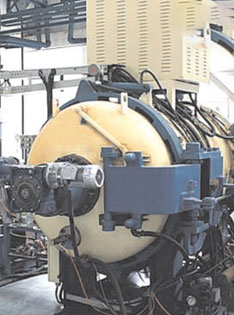

        燒結

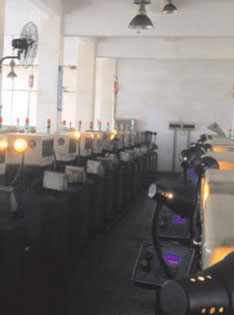

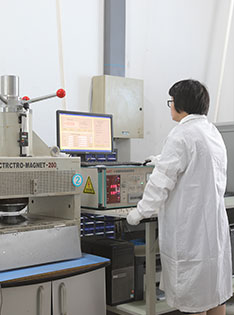

        性能測試

        機加工

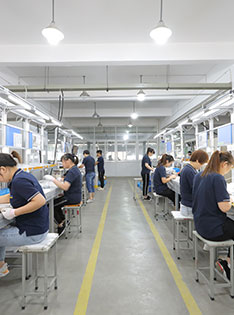

        檢測

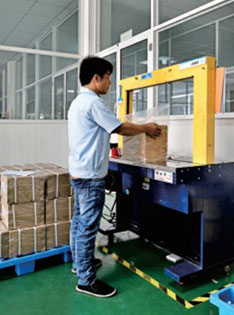

        包裝

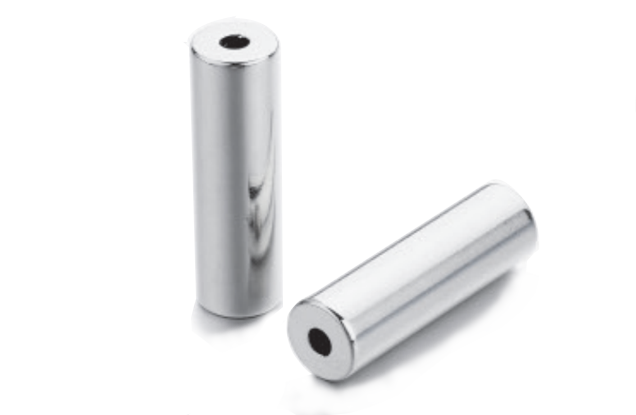

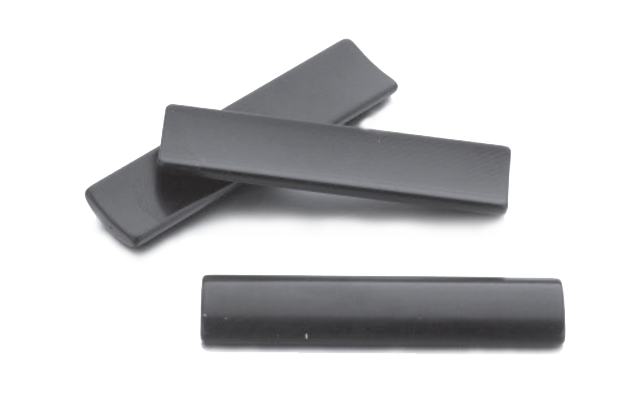

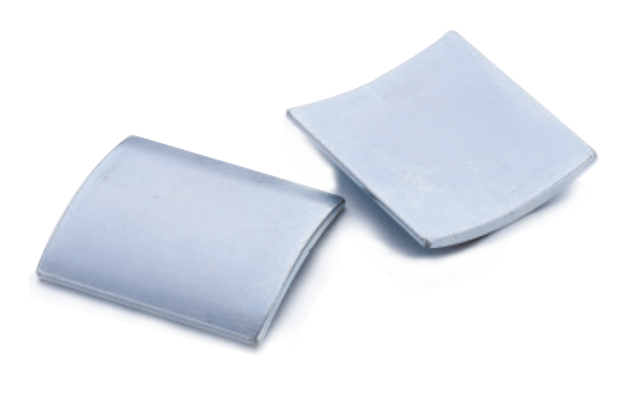

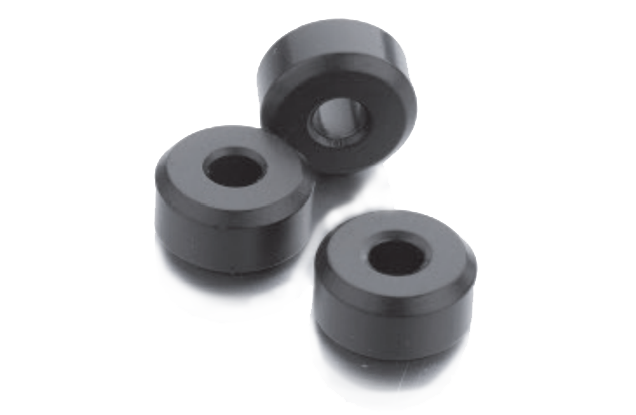

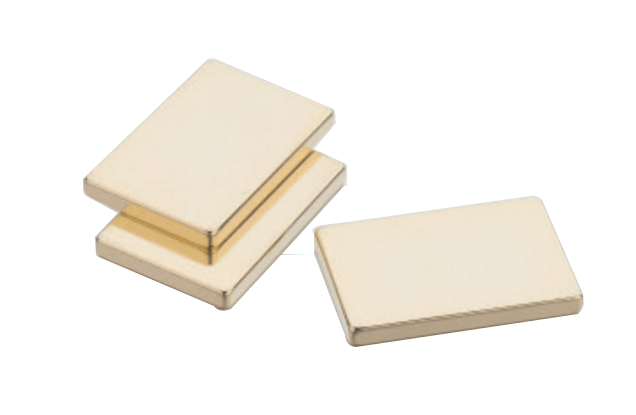

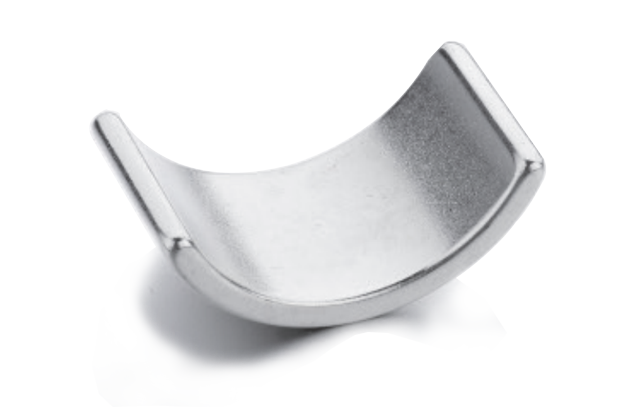

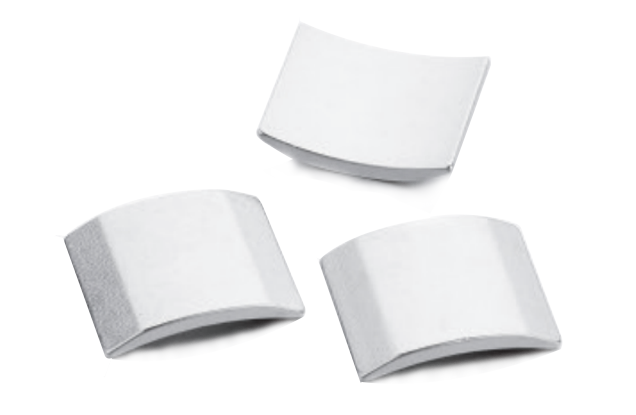

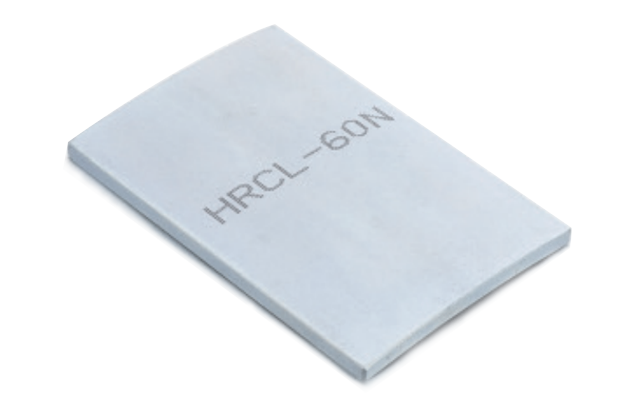

        燒結釹鐵硼
        燒結釹鐵硼性能參數

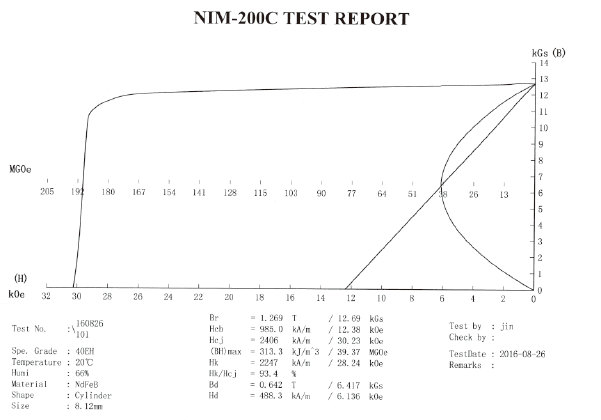

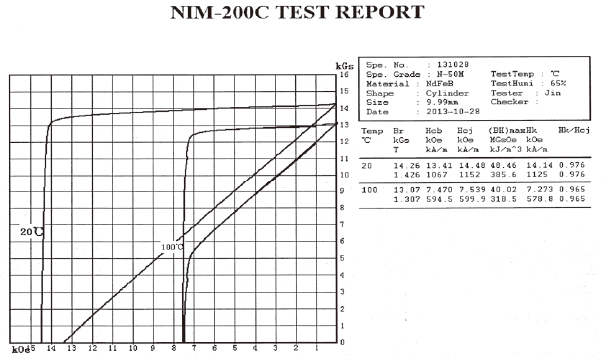

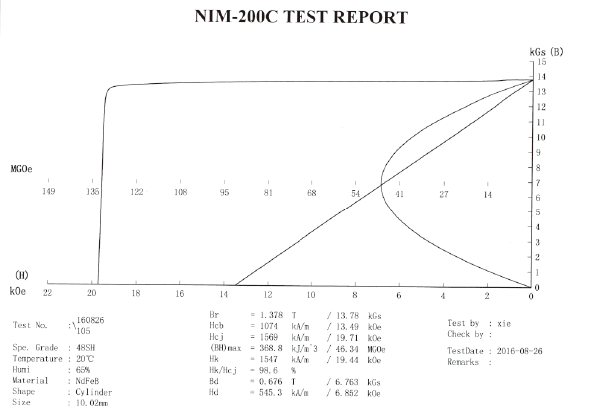

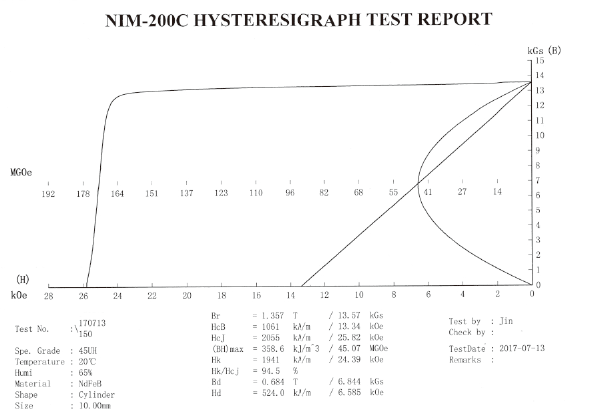

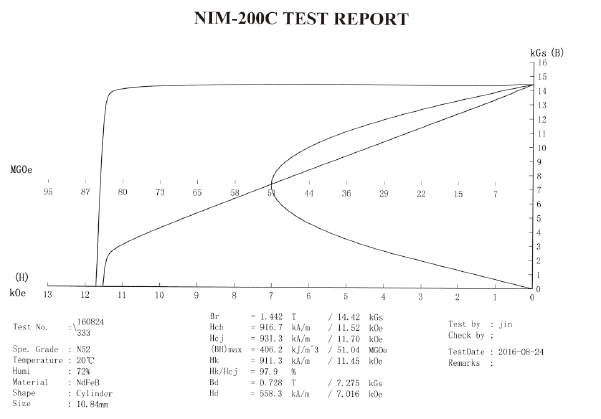

        燒結釹鐵硼曲線
        晶界擴散

        晶界擴散技術是采用表面涂覆、磁控濺射、真空蒸鍍、電泳沉積等方式,在厚度為9mm以下的薄片燒結釹鐵硼磁鋼表面形成Dy或Tb重稀土薄層,再經過合適的回火處理,使得磁鋼的內稟矯頑力得到大幅提升,可降低重稀土的使用量,降低制造成本,也可生產常規工藝無法生產的超高牌號。

        工藝流程圖

        人工擺料/自動擺料

        自動稱重

        工件加熱

        自動噴涂(A面)

        自動稱重

        在線自動翻料

        自動加熱

        工件加熱

        自動噴涂(B面)

        自動稱重

        下件/自動收料

        轉真空燒結爐

        工藝流程圖 人工擺料/自動擺料 自動稱重 工件加熱 自動噴涂(A面) 自動稱重 在線自動翻料 自動加熱 工件加熱 自動噴涂(B面) 自動稱重 下件/自動收料 轉真空燒結爐

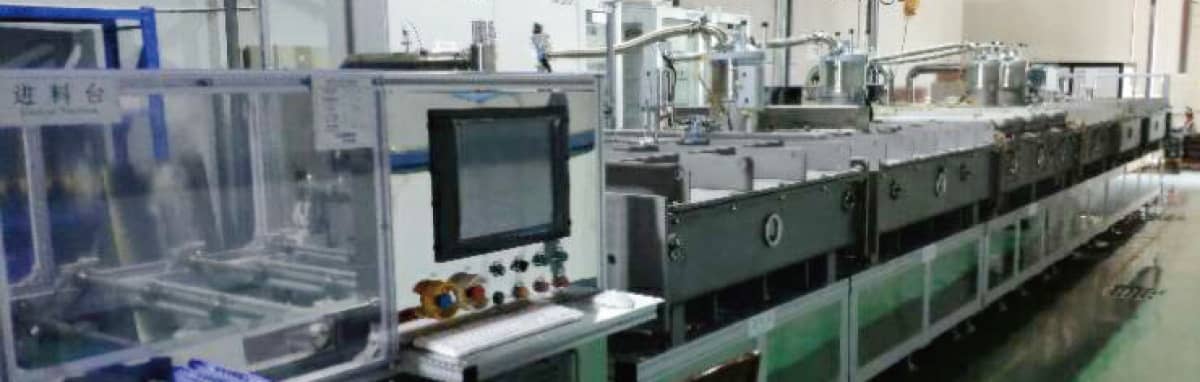

        設備圖

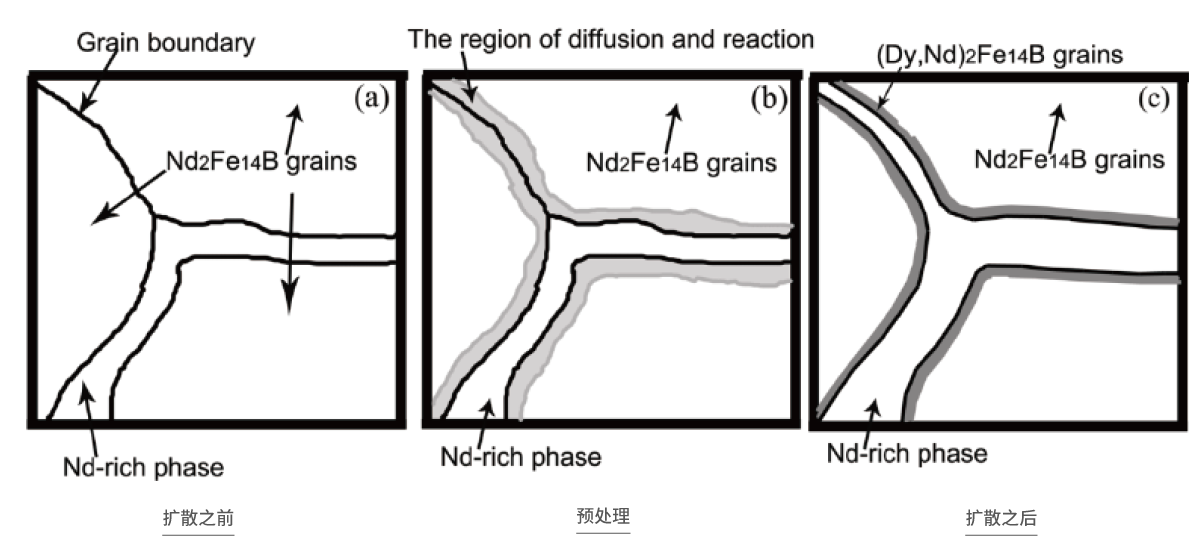

        晶界擴滲過程圖示說明
        不同厚度磁鋼經過晶界擴散后矯頑力提升
        配方中重稀土含量 產品厚度(mm) 晶界滲Dy時Hcj提高范圍(kOe) 晶界滲Tb時Hcj提高范圍(kOe)
        0 <4 4~5 7~8
        0 4~8 3~4 6~7
        >2% <4 3~4 6~7
        >2% 4~8 2.5~3.5 5~6
        產品形狀 最大加工尺寸(mm) 最小加工尺寸(mm)
        方塊 長方體:長度200mm×寬度100mm×高度40mm 長度0.9mm×寬度0.3mm×高度0.9mm
        正方體:長度100mm×寬度100mm×高度100mm
        圓環 外徑250mm×內徑150mm×高度40mm 外徑1.5m×內徑0.5mm×高度0.5mm
        圓片 外徑250mm×高度40mm 外徑1mm×高度0.5mm
        瓦型 長度180mm×寬度80mm×高50mm 長度3mm×寬度2mm×高1mm
        面包型 長度180mm×寬度80mm×高50mm 長度3mm×寬度2mm×高1mm
        異形 長度180mm×寬度80mm×高50mm 長度0.9mm×寬度0.3mm×高0.9mm
        鍍層類別 最小局部厚度(μm)
        鎳電鍍層 10
        鎳銅+鎳電鍍層
        鋅電鍍層 藍白鋅 4
        彩鋅 6
        鎳+錫電鍍層 12
        鎳+金電鍍層
        環氧樹脂 15

        典型使用環境通常指無凝露的室內環境;

        最小局部厚度是指在主要表面上能被直徑為20mm球接觸的部分的鍍層厚度;

        本標準未規定最大鍍層的厚度(鍍層的最大厚度由供需雙方商定),鍍層的最大厚度應不影響工件最終的尺寸公差要求;

        組合鍍層的最小局部厚度指組合的各分鍍層的總厚度。

        各鍍層開始出現腐蝕的時間
        電鍍層類別 開始出現腐蝕時間(h)
        中性鹽霧試驗 濕熱實現 壓力容器實驗
        滾鍍鎳 36 500 36
        掛鍍鎳 16 500 36
        鎳銅+鎳(滾鍍) 36 500 36
        鎳銅+鎳(掛鍍) 16 500 36
        藍白鋅 24 72
        彩鋅 48 72
        鎳+金 36 500 96
        鎳+錫 72 800 96
        環氧樹脂 100 240

        鋅鍍層一般不做濕熱試驗、壓力容器試驗和熱振試驗;

        中性鹽霧試驗、濕熱試驗、壓力容器(PCT)試驗等的指標是指對一般規格(如D10*3/10*4等規格)的方塊、圓片磁體進行涂覆后的結果。當磁體的規格等有變化時(如單重大于20克或單重小于2克或者瓦型等其他形狀或異形磁鋼等等),試驗指標也將相對應的調整。
